2022 Design Summary

Posicionamento de Placas

_images/design1.png

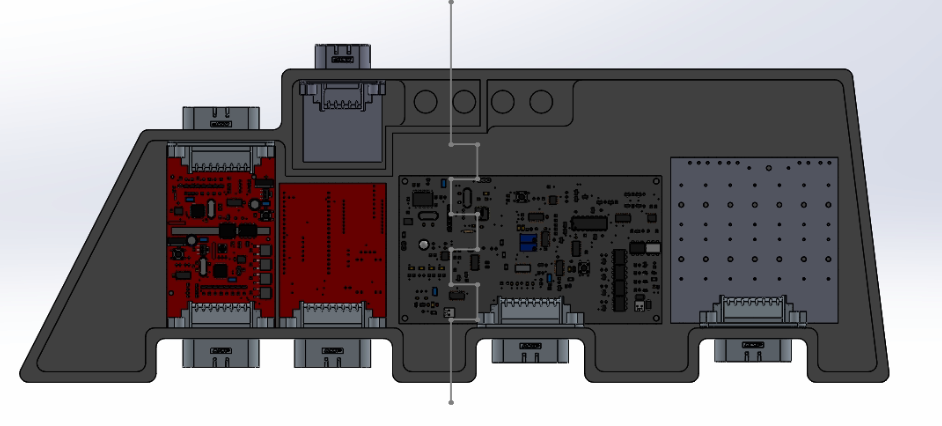

Posicionamento componentes 2019

_images/design3.png

Posicionamento componentes 2022

  • Impressão 3D

  • Conectores wire-to-board

Alimentação

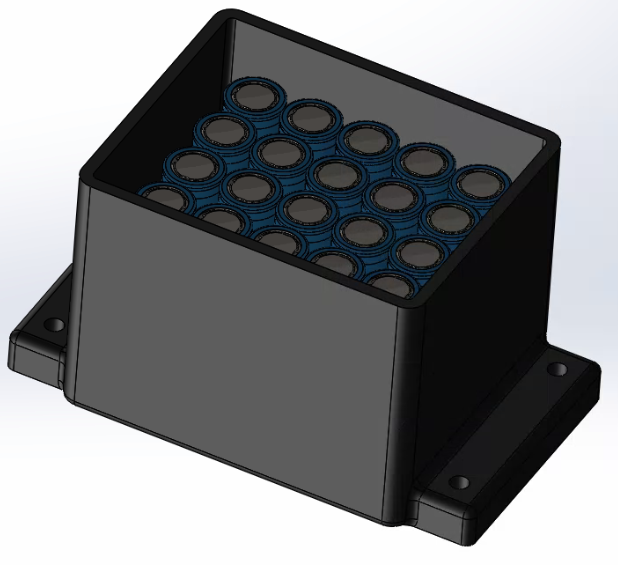

_images/design12.png

  • Bateria 4s5p 14,8V 10Ah

  • 3x conversor DC-DC 150 W

  • Duraçao: 1hr e 36 min

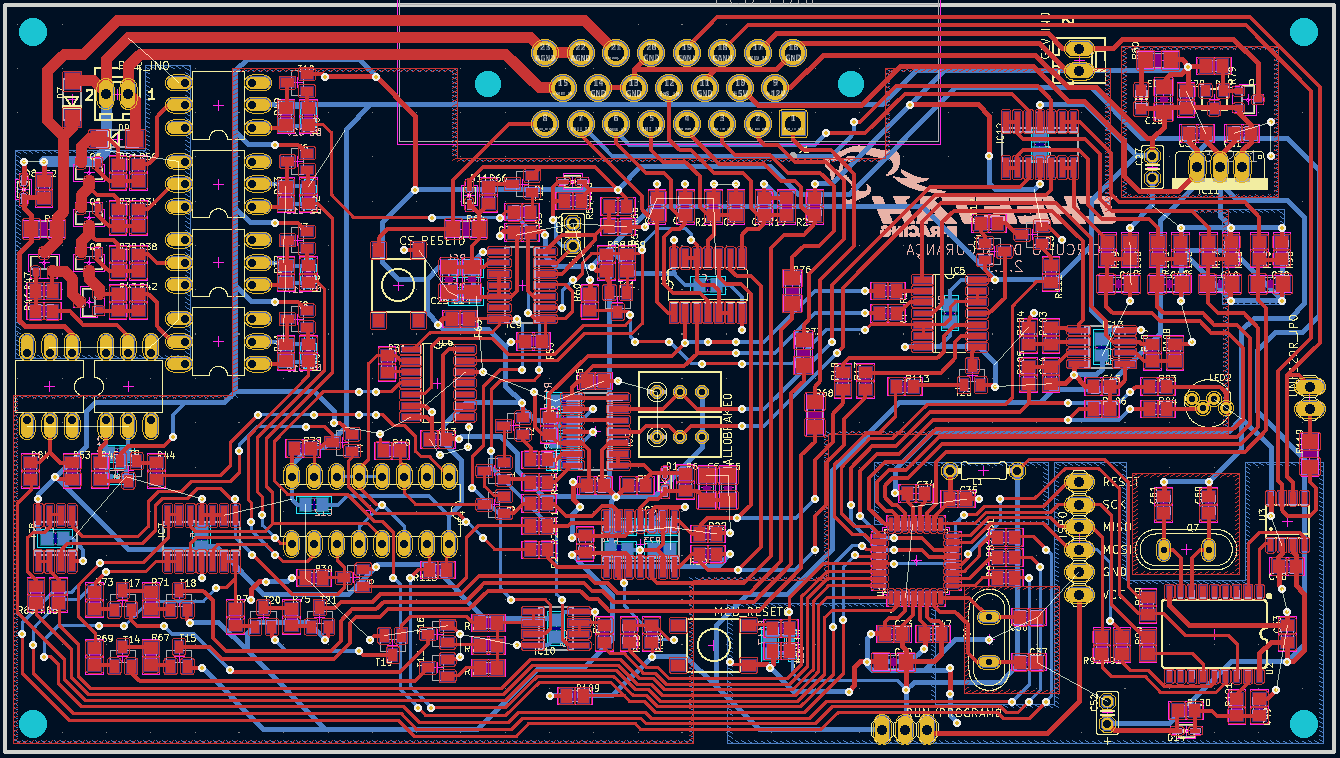

Circuito de Segurança

_images/design2.png

  • Microcontrolador para aquisição de dados (ATmega328p)

  • PWM IMD, Setpoint sensor de freios, sensor hall (BSPD), Tensão sensor hall, sensor de freios, bms e imd, saída dos latches, reset mestre, feedback shutdown, estado auto-teste

  • Autoteste isolado da operação normal através de chaves bidirecionais

  • Buffers em todas as tensões lidas pelo MCU

  • Saídas para shutdown isoladas por opto

  • Alimentação do shutdown independente

  • Estágio do shutdown controlável por CAN

  • LEDs RGB para debug

  • Esquemático: Baixar esquemático em PDF

  • Layout: Baixar layout em PDF

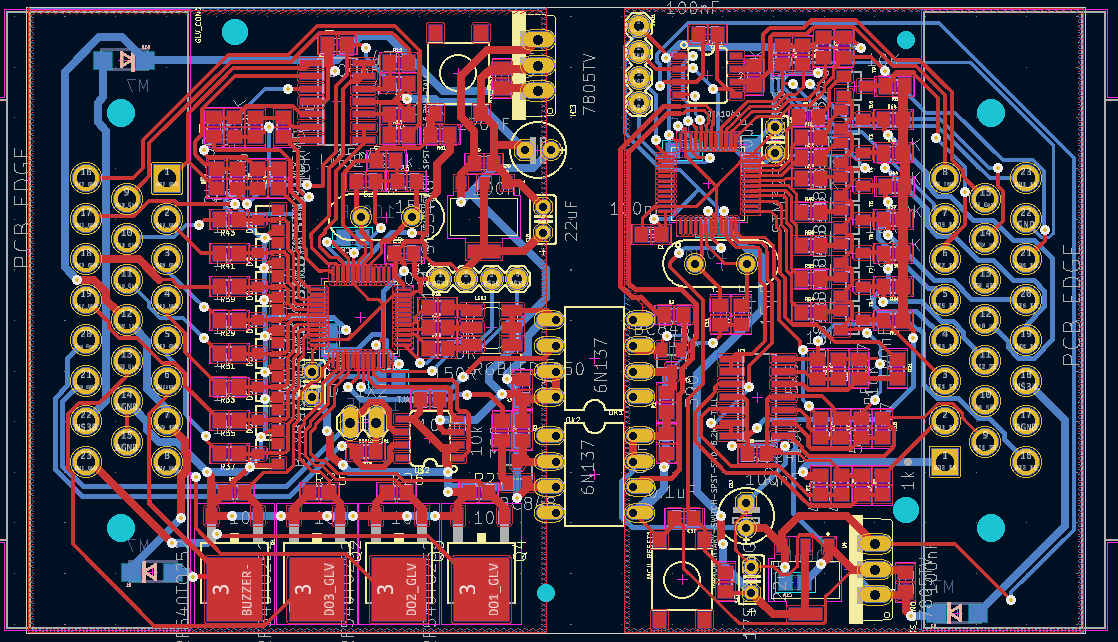

Placa de Isolação

_images/design5.png

  • Isolação por optoacoplador de alta velocidade 6N137 (máx 10mbps)

  • Microcontroladores STM32F103C8T6

  • UART com DMA

  • Modo de operação legado com entradas e saídas digitais e analógicas disponíveis

  • LEDs RGB para debug rápido de cada estágio

  • Projeto no github

  • Esquemático: Baixar esquemático em PDF

  • Layout: Baixar layout em PDF

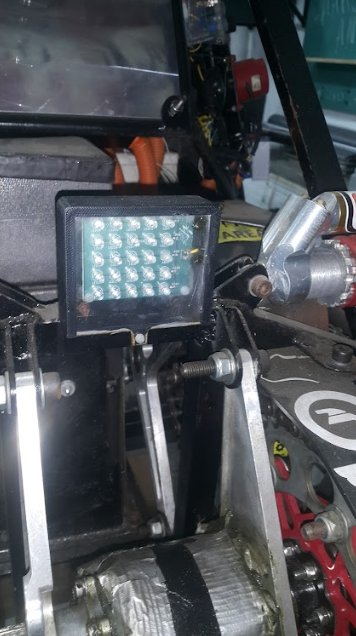

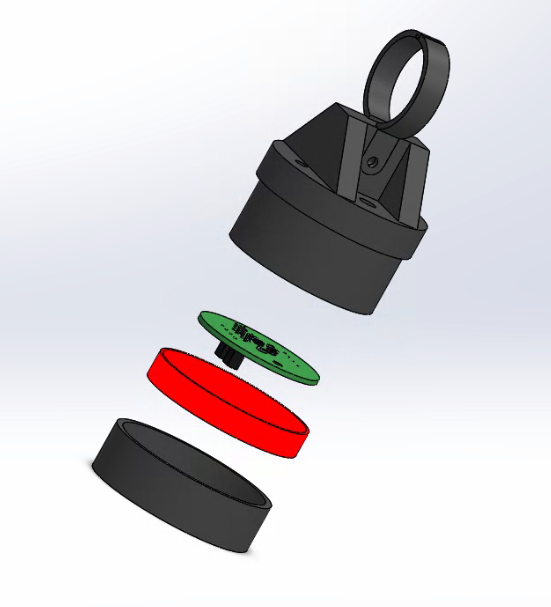

TSAL

_images/design11.png

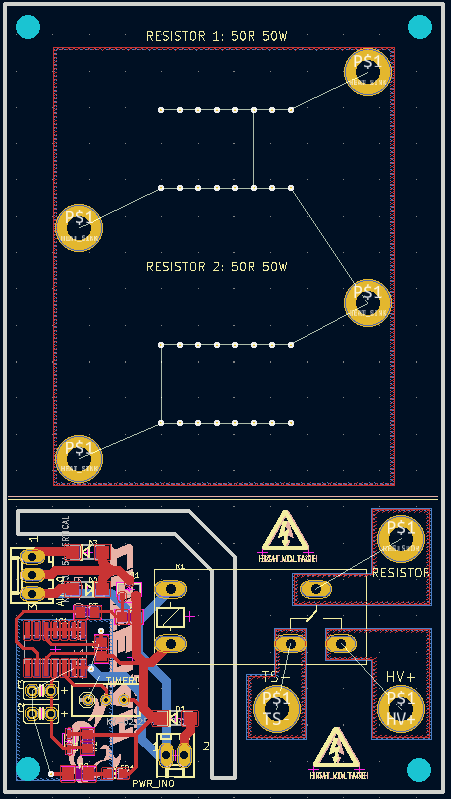

Pré-Carga

_images/design7.png

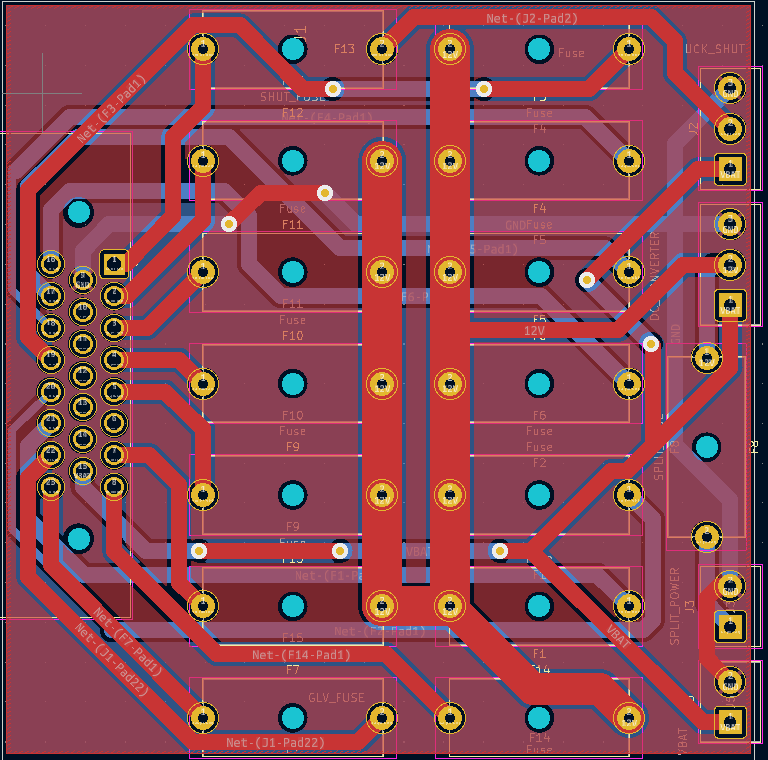

Fusíveis

_images/design8.png

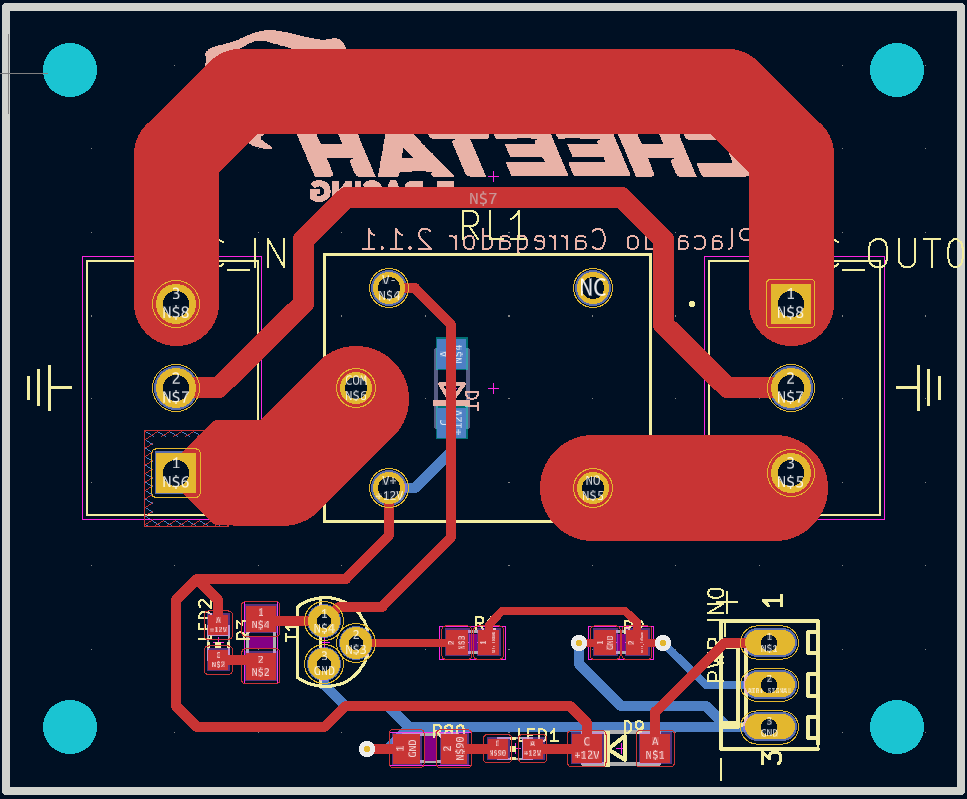

Placa do carregador

_images/design6.png

Telemetria

  • Integração CAN

  • Tensão nos pontos do shutdown

  • Integração com BMS e Inversor

  • Programação sem fio BMS, Inversor, Telemetria Traseira, CS

  • Display LCD 7 polegadas

  • Transmissão por rádios 915 Mhz (LR) e 2,4 GHz (SR)

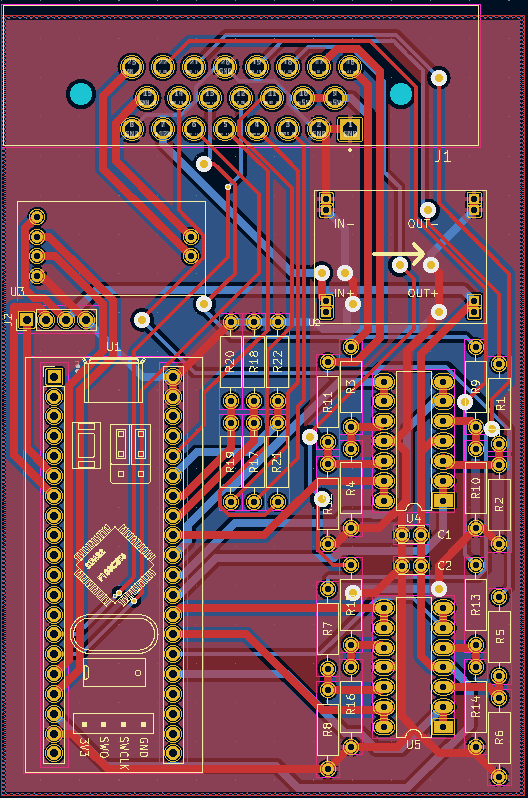

Telemetria Frontal

_images/design9.png

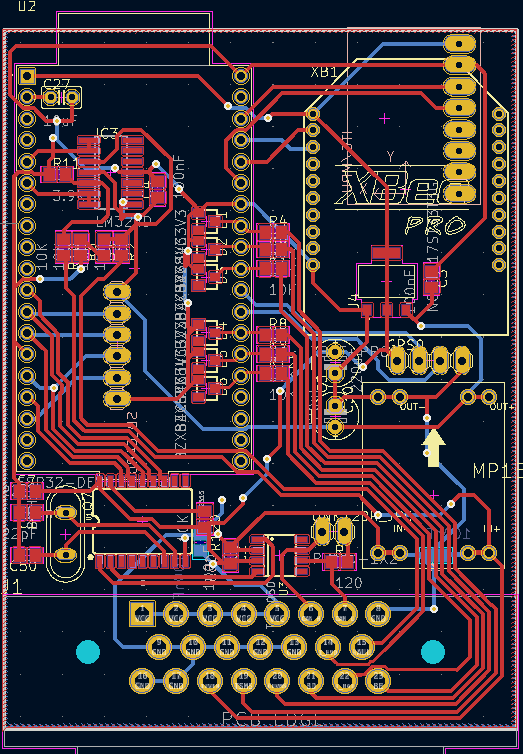

Telemetria Traseira

_images/design4.png

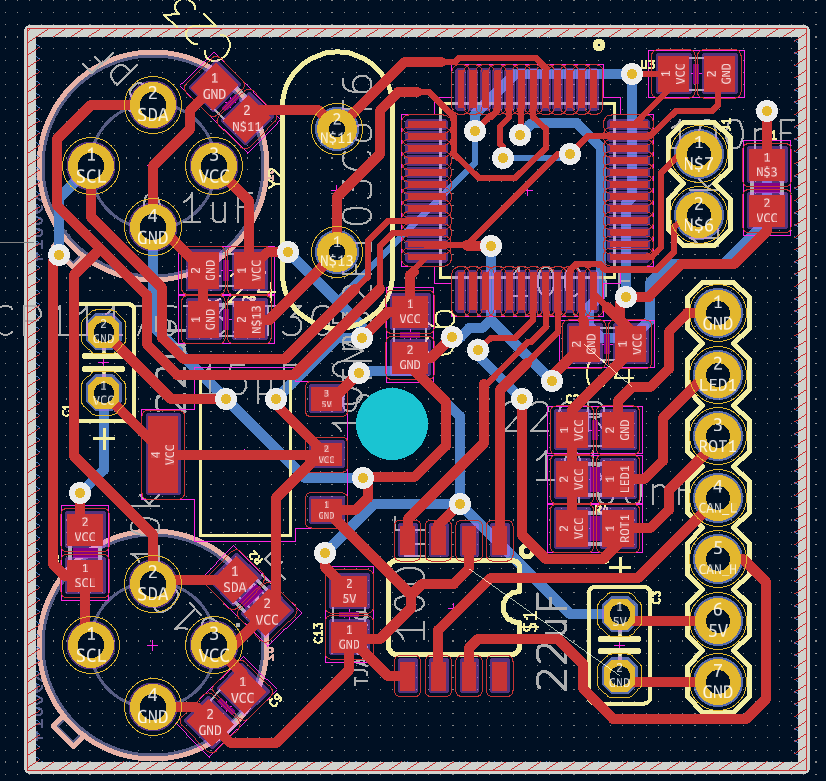

Telemetria de Rodas

_images/design10.png

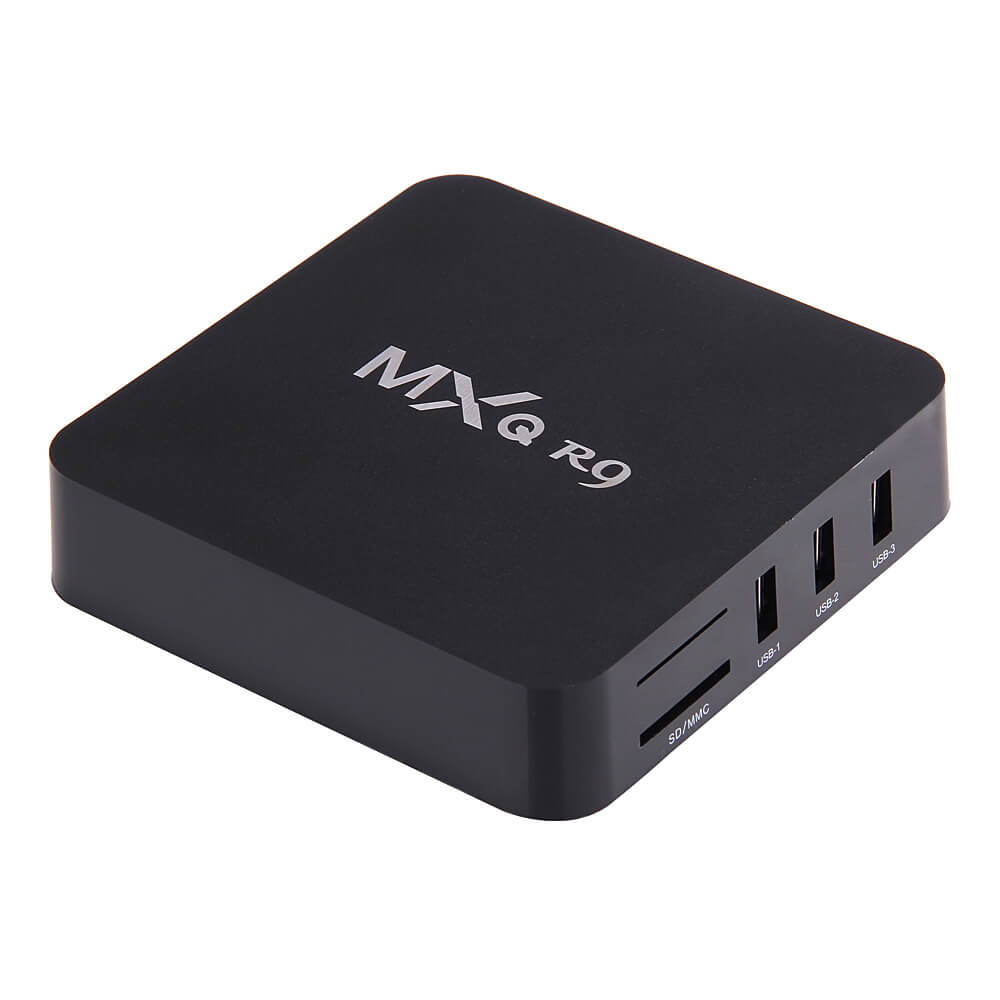

Computador de bordo

_images/design1.jpg

  • Processador Rockchip RK3229 Quad Core Cortex A7

  • Armbian bullseye

  • 4 GB RAM / 32 GB eMMC
